搪玻璃法兰盖生产标准
来源:淄博市福民化工设备有限??日期:2016-04-26
搪玻璃法兰盖生产标准，搪玻璃法兰盖标准是在不断变化的，与HG/T 2141-1991相比，现在的标准新增了DN25、DN32、DN40、DN300、DN400物种规格，下面我们就具体了解一下搪玻璃法兰盖生产标准。

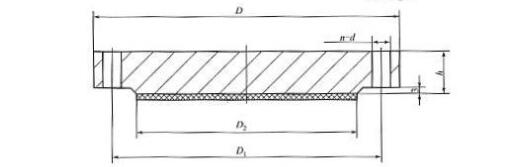

| DN/mm | PN为1.0MPa | 参考质量/kg | |||||
| D/mm | D1/MM | D2/MM | n | d/mm | h/mm | ||
| 25 | 115 | 85 | 68 | 4 | 14 | 16 | 1.23 |
| 32 | 140 | 100 | 78 | 4 | 18 | 18 | 2.03 |
| 40 | 150 | 110 | 88 | 4 | 18 | 18 | 2.35 |
| 50 | 165 | 125 | 102 | 4 | 18 | 20 | 3.20 |
| 65 | 185 | 145 | 122 | 4 | 18 | 20 | 4.06 |
| 80 | 200 | 150 | 138 | 8 | 18 | 20 | 4.61 |
| 100 | 220 | 180 | 158 | 8 | 18 | 22 | 6.21 |
| 125 | 250 | 210 | 188 | 8 | 18 | 22 | 8.12 |
HG/T 2141—2009
| DN/mm | PN为1.0MPa | 参考质量/kg | |||||
| D/mm | D1/MM | D2/MM | n | d/mm | h/mm | ||
| 150 | 285 | 240 | 212 | 8 | 22 | 24 | 11.4 |
| 200 | 340 | 295 | 268 | 8 | 22 | 24 | 16.5 |
| 250 | 395 | 350 | 320 | 12 | 22 | 26 | 24.1 |
| 300 | 445 | 400 | 370 | 12 | 22 | 26 | 30.8 |
| 400 | 565 | 515 | 482 | 16 | 26 | 26 | 49.4 |
搪玻璃法兰盖的材料、设计、制造、检验和验收应符合HG2432的规定。
法兰盖上螺栓孔中心圆直径以及相邻两螺栓孔弦长的允许偏差为0.6mm；任意两螺栓孔弦长的允许偏差为1mm。
法兰盖连接用螺栓、螺母和垫片分别按GB/T 5782、GB/T 6170 和有关标准选用。
水压试验压力按1.5MPa进行试验。
