1500L开式搪玻璃反应釜参数规格（内附图纸）
来源:搪瓷反应釜厂家??日期:2022-05-05
1500L开式搪玻璃反应釜参数规格，由于企业生产工艺不同，对反应釜的规格要求也是不同的，今天我们就具体介绍一下1500L开式反应釜的参数规格，希望能帮助到大家。

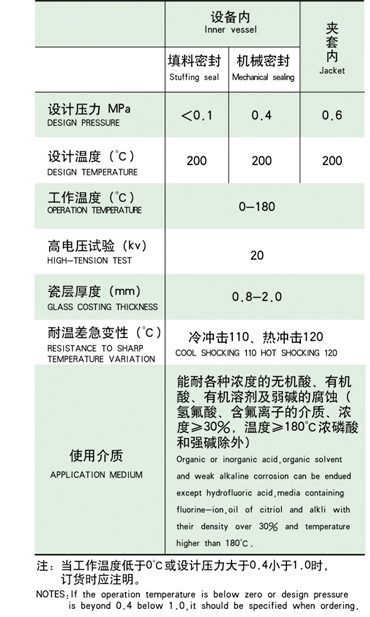

K1500L搪玻璃反应釜(反应罐)技术参数值：公称容积1500L，实际容积1714L，换热面积5.2㎡，釜体设计压力（0.25MPa、0.4MPa、0.6MPa），反应釜夹层设计压力（0.6MPa），反应釜参考重量1790㎏，整体高度1470mm。一般采用4.0KW减速机，锚（框）式转速63.85r/min（叶轮80.125r/min），配有带视镜人孔盖PN0.6 400X300-II。工作温度0~200℃，设计压力：填料密封<0.1MPa，机械密封0.4MPa，夹套内0.6MPa。使用介质：能耐各种浓度的无机酸、有机酸、有机溶剂及弱碱的腐蚀（氢氟酸、含氟离子的介质、浓度≥30%，温度≥180℃浓磷酸和强碱除外）
K1500L搪玻璃反应釜主要参数表
|
公称容积 VN(L) |
实际容积 VN(L) |
传热面积 ㎡ |
电动机功率 kw |
搅拌转速r/min | 罐卡规格/数量 | 主要尺寸(mm) | h |
参考重量 (kg) |
||||||||||||
| 锚(框)式 | 叶轮(浆)式 | 0.25Mpa | 0.4Mpa | 0.6Mpa | D | D1 | D2 | D3 | H | H1 | H2 | H3 | H0 | 锚(框)式 | 叶轮(浆)式 | |||||
| K1500 | 1714 | 5.2 | 4.0 | 63.85 | 80.125 | BM16/59 | BM16/64 | BM20/52 | 1300 | 1450 | 1655 | 400 | 1470 | 650 | 505 | 1276 | 3326 | 100 | 210 | 1790 |
|
公称容积 VN(L) |
管口公称直径 DN | |||||||||||||||||
|
人孔 M |
手孔 H |
搅拌口 e |
温度计套管口 |
视镜口 S1 |
灯孔 S2 |
备用口 a |
备用口 b |
备用口 c |
备用口 d |
放料口 f |
液体进口 n1-2 |
液体进口 n3 |
液体出口 n4 |
蒸汽进口 L1-2 |
凝水出口 L3 |
放气口 g |
||
| （T1） | （T2） | |||||||||||||||||
| K1500 | 300X400 | - | 125 | 100 | - | 125 | 125 | 100 | 125 | 100 | 125 | 100 | 50 | - | - | 40 | 40 | G3/4" |

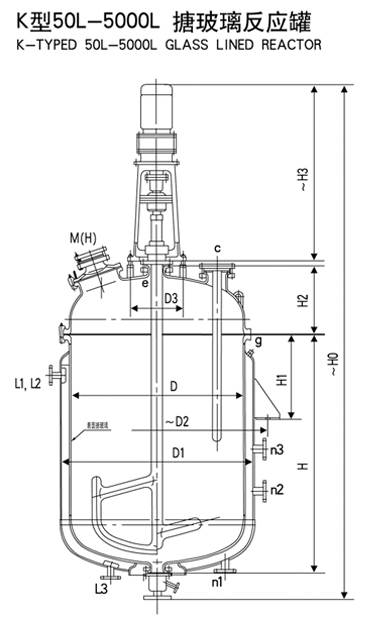

K1500L搪玻璃反应釜参考图纸
备注：以上图纸为淄博市福民化工设备有限公司设计，请勿转载，若需要看大图，可以用鼠标托动图片在新的窗口打开查看或联系工作人员给您发送图纸。
以上是关于1500L开式搪玻璃反应釜参数规格介绍，由于搪玻璃反应釜管口、配件比较多，我们就不一一介绍了，大家可以通过图纸来参考。大家若是还有不清楚的地方，也可以咨询我们的工作人员，我们会竭诚为您服务。
淄博福民24小时客户服务热线：如果您对1500L开式搪玻璃反应釜感兴趣或有疑问，请致电：13906430854/0533-2860177，淄博福民化工设备--您贴心的采购厂家。
